CNC3018 своими руками не из китайского набора

Предыдущая статья - Сборка XZ

Сборка оси X

Понадобятся:

• 2шт линейных направляющих 400мм
• Ходовой винт 400мм
• муфта 5-8мм
• подшипник 608ZZ
• акриловый держатель для него
• ШД NEMA17 с держателем на профиль 2020
• 4 суппорта SK10
• 2 винта M5*8
• 4 винта M5*10
• 8 винтов M5*10
• 6 шайб М5
• 12 T-гаек

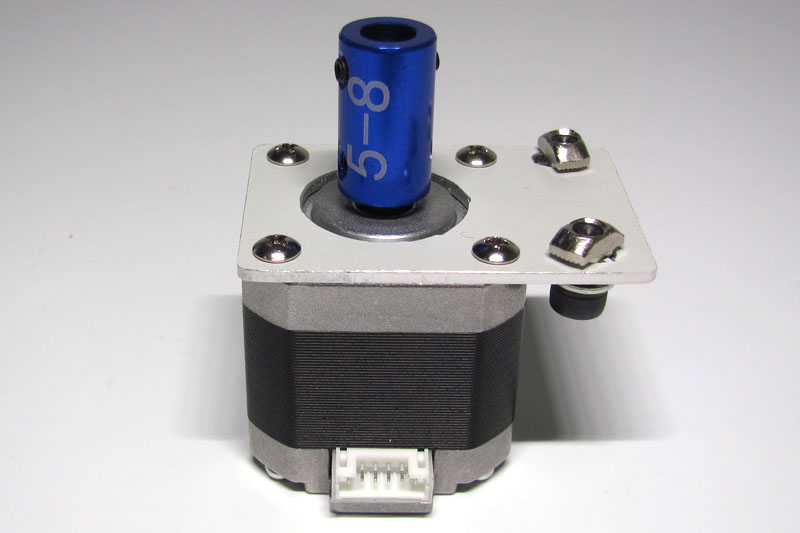

Укоротить вал ШД до 10мм, иначе придётся устанавливать двигатель на стойки. Прикрепить ШД к держателю и зажать втулку, наживить винты M5*8 с шайбами и T-гайками

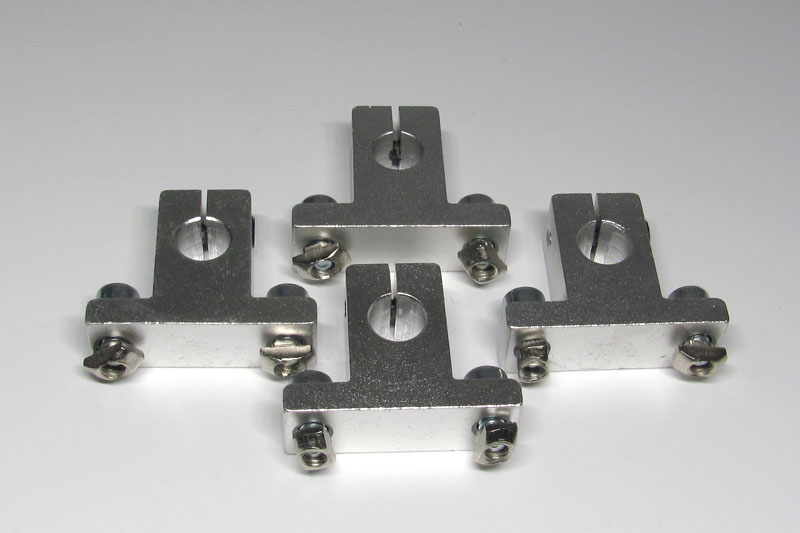

Наживить винты M5*10 с шайбами и T-гайками на суппорты SK10

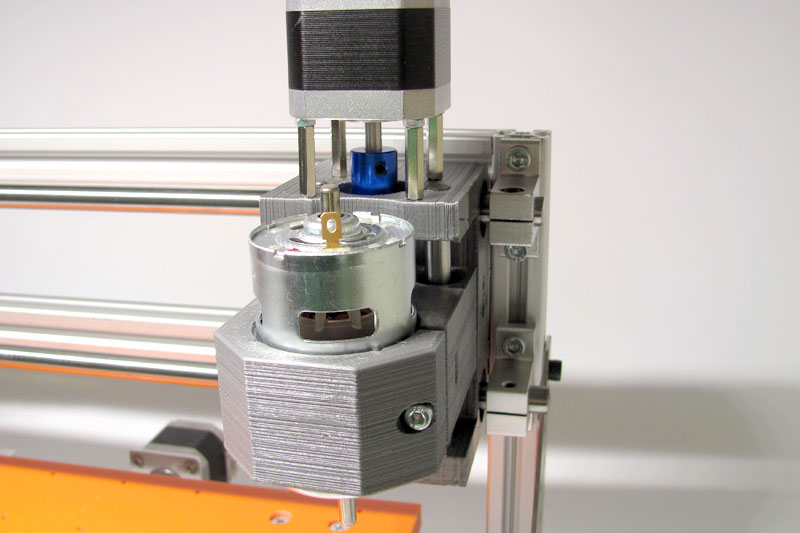

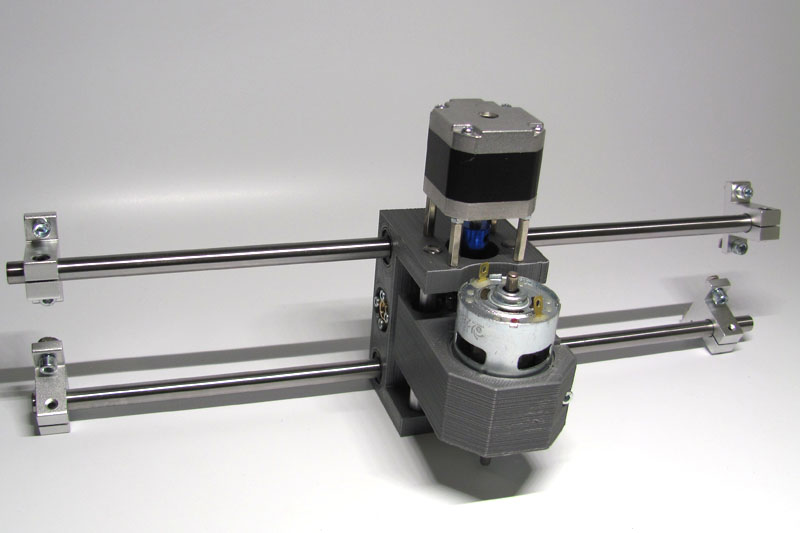

Вставить линейные валы в ось XZ, надеть суппорты

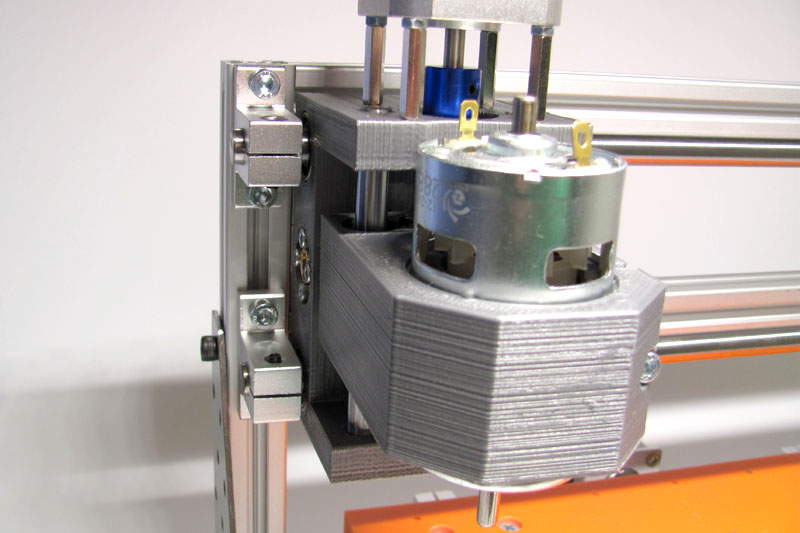

Аналогично оси Y закрепить на раме по верхнему краю суппорта верхнего вала, зажать вал в суппортах, затянуть суппорты на раме, сдвинуть XZ вправо

Затянуть вал в суппортах, затянуть правый суппорт нижнего вала на раме. После этого сдвинуть XZ влево, затянуть левый суппорт нижнего вала на раме.

Затянуть вал в суппортах, затянуть правый суппорт нижнего вала на раме После этого сдвинуть XZ влево, затянуть левый суппорт нижнего вала на раме.

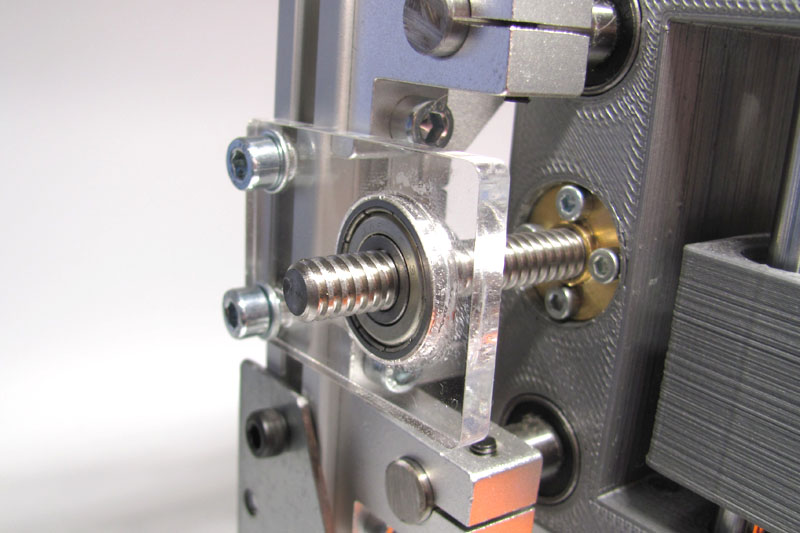

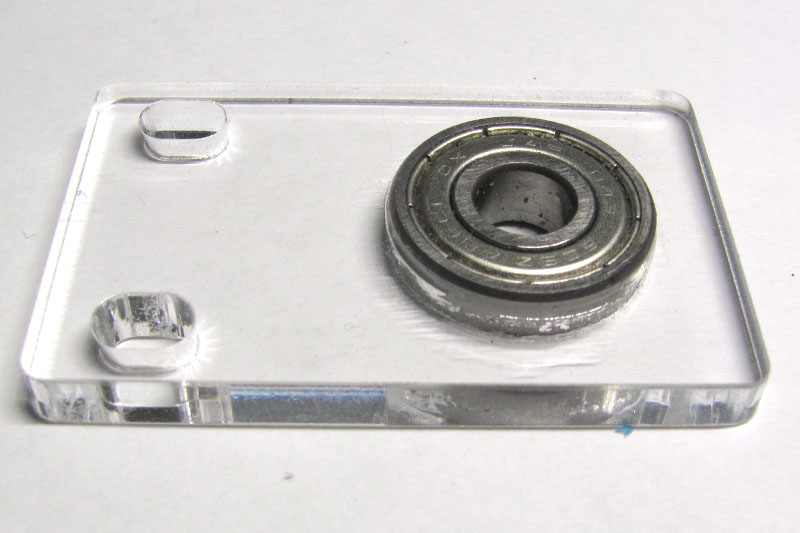

В том же положении XZ вкрутить ходовой винт Y в гайку, надеть на него подшипник с держателем и затянуть на раме

При использовании безлюфтовой гайки держатель подшипника устанавливается на дополнительные прокладки толщиной 6мм и фиксируется на раме винтами M516 (а не М510)

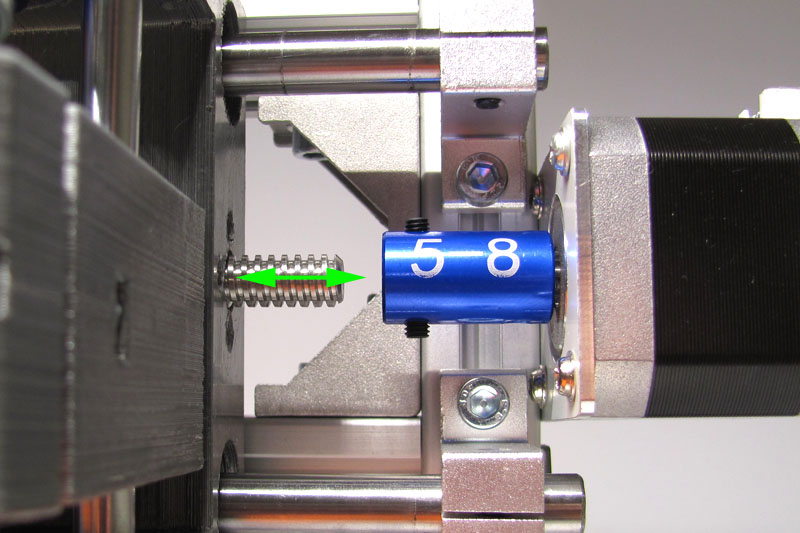

В правом положении узла XZ выставляется соосно и крепится шаговый двигатель оси X, после чего затягивается втулка на ходовом винте

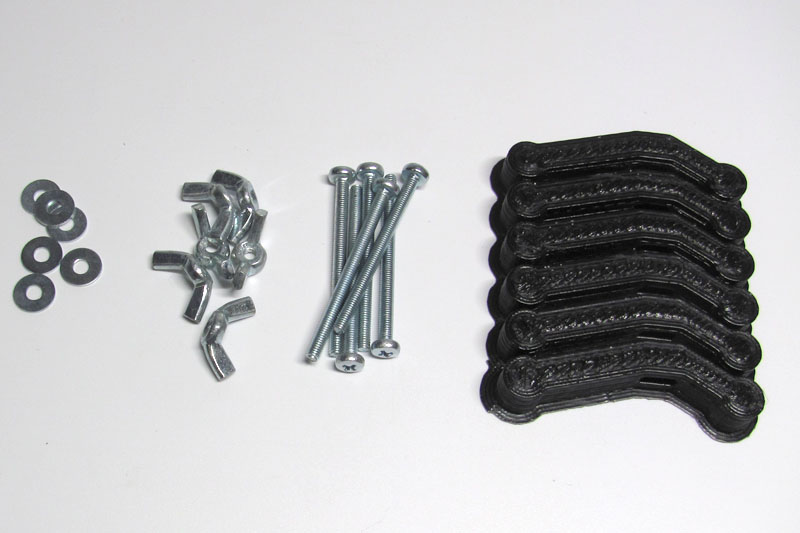

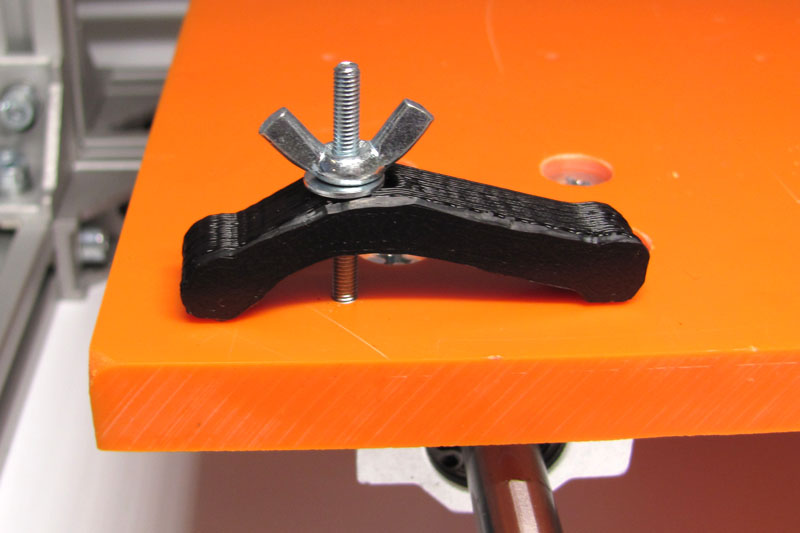

Зажимы для обрабатываемой детали крепятся в отверстия винтом M3*40 с шайбой и гайкой-барешек.

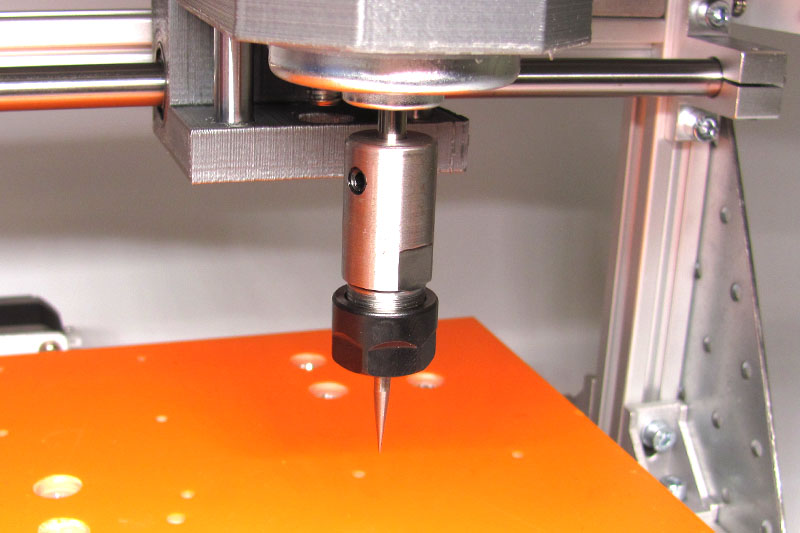

режущий инструмент крепится на вал шпинделя с помощью с помощью профессиональной цанги ER11

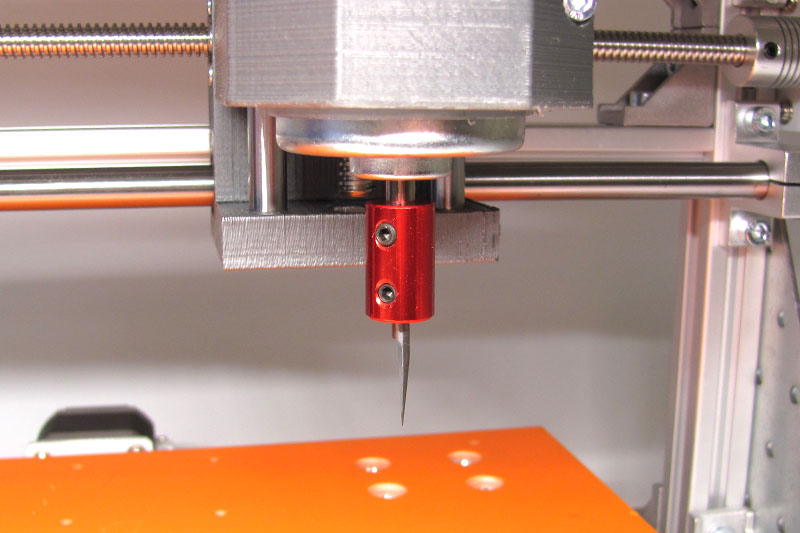

Или втулки 5-3,17мм (В этом случае придётся опустить ось X ниже или установить на стол подставку, около 30мм высотой.)

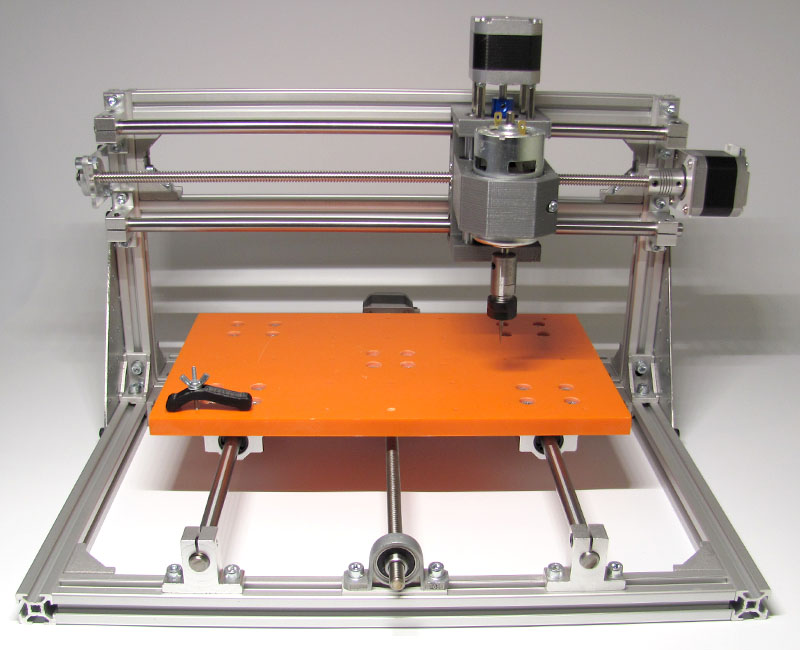

Механика в сборе:
