CNC3018 своими руками не из китайского набора

Предыдущая статья - сборка оси X

Электроника

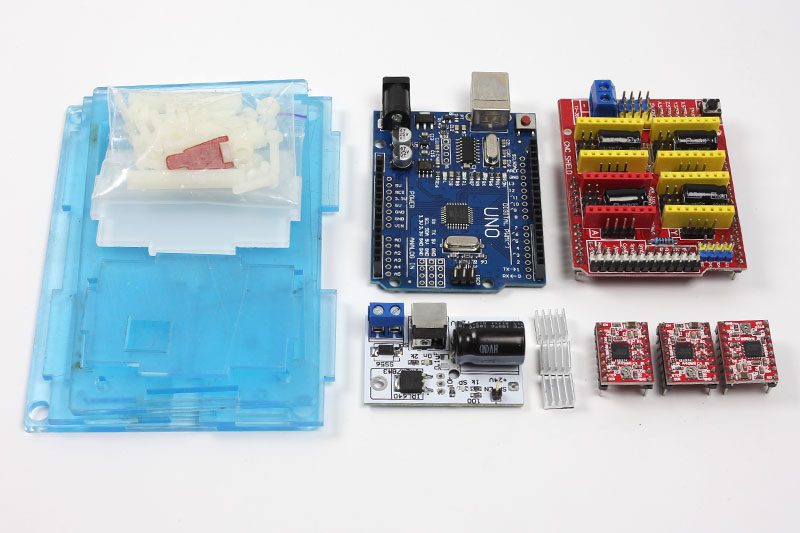

Понадобятся:

• Arduino UNO
• CNC Shield
• 3 драйвера ШД A4988
• акриловый корпус
• DC-DC преобразователь на LM2596

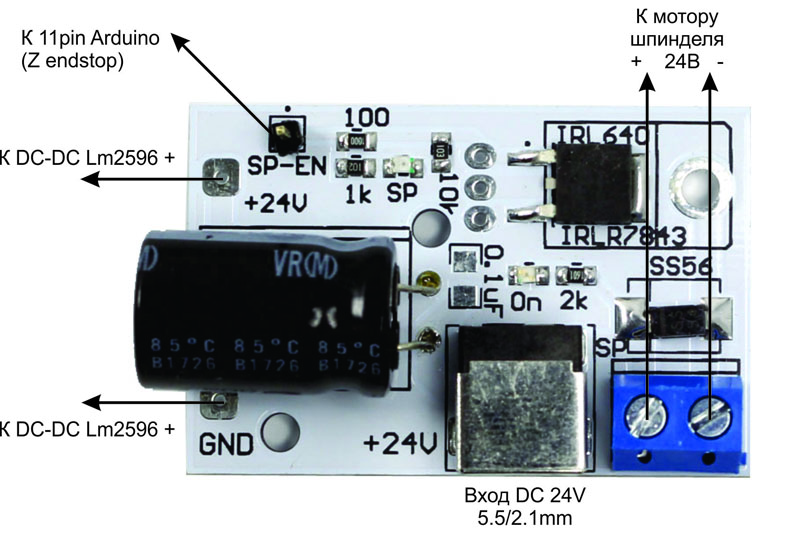

• плата MOSFET+Power

Если нет платы Mosfet+Power:

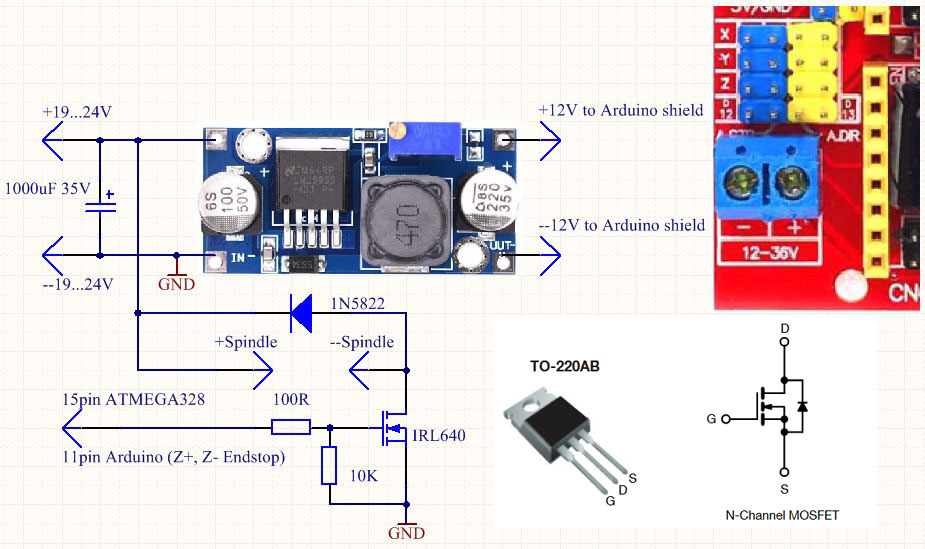

или полного набора электроники, то придется спаять несложную схему на макетной плате:

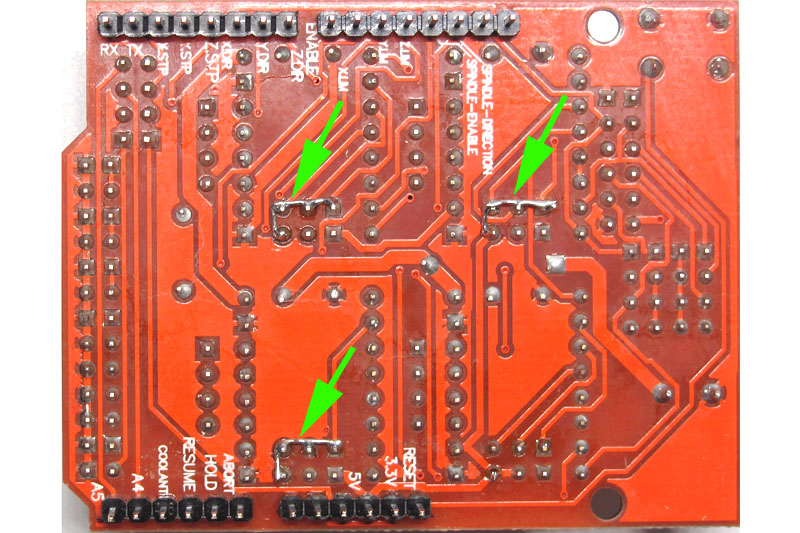

На плате CNC Shield V3 установить джамперы M0, M1, M2 под драйверами ШД X, Y, Z (или запаять перемычки снизу)

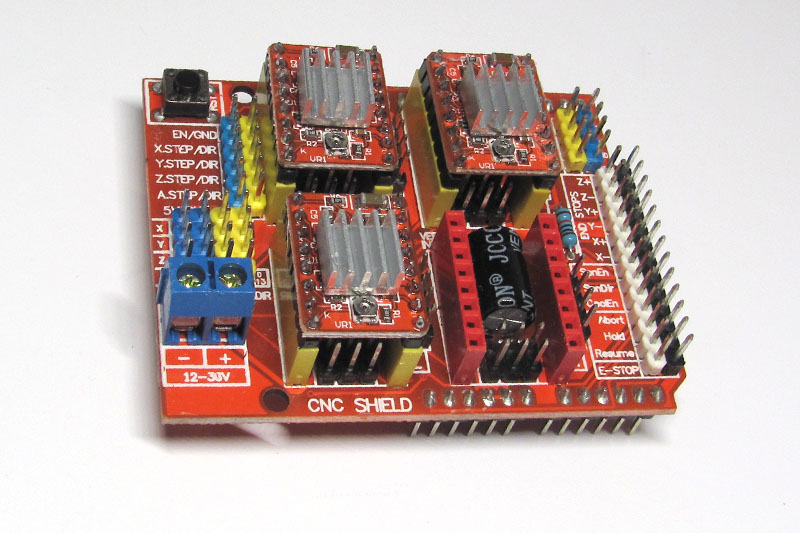

Наклеить радиаторы на микросхемы (не замкнув при этом детали вокруг), вставить драйверы в гнезда (подстроечными резисторами вниз) согласно фото

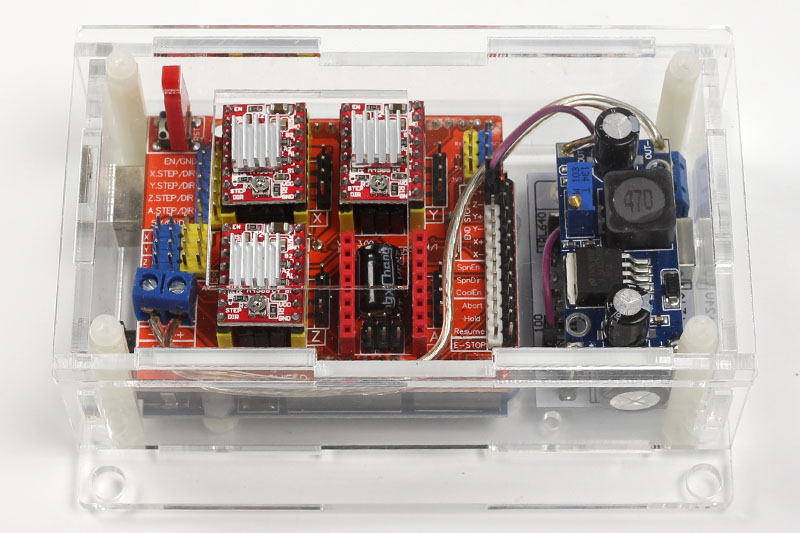

И вставить все в корпус, используя пластиковый крепеж из комплекта корпуса

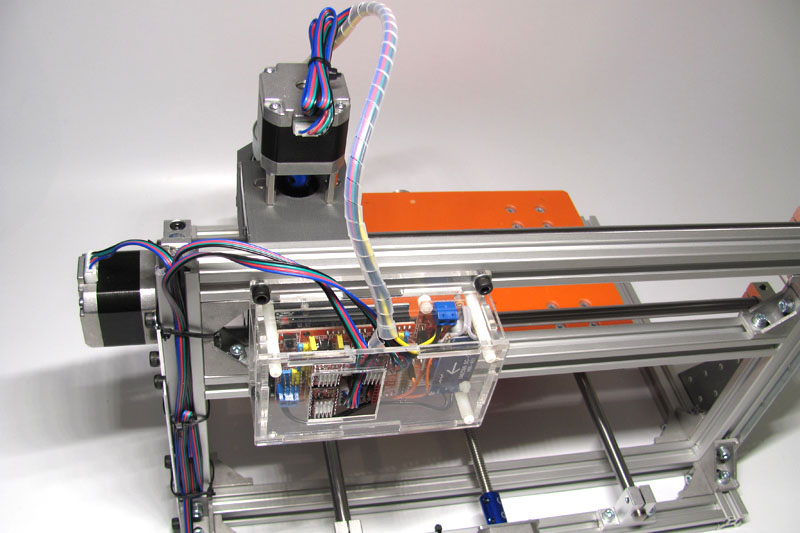

Закрепить корпус на раме с помощью 4шт винтов M5*8 с t-гайками

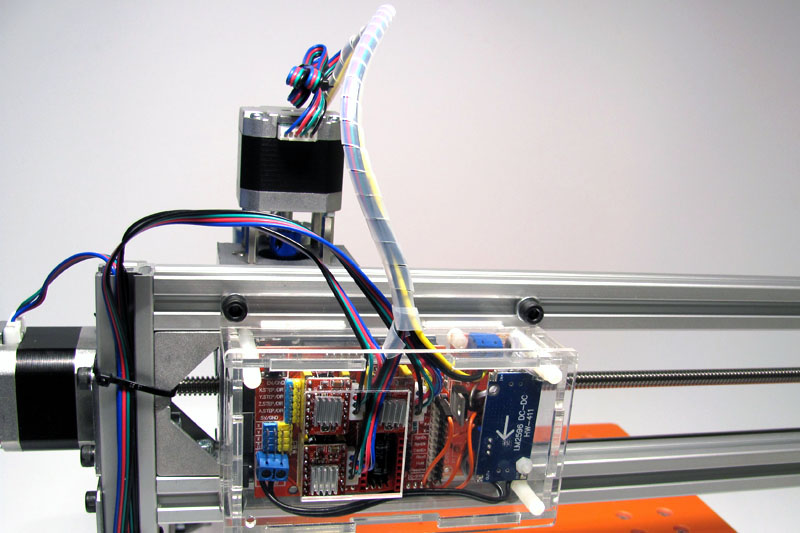

Подключить шпиндель проводом длиной 45см (сечением не менее 0,5 кв.мм) и шаговые двигатели Z, Y, Z, вставив их провода в соответствующие разъемы на плате CNC Shield синим проводом вверх. Провода прикрепить к раме стяжками, а на подвижный провод к узлу XZ навить кабельный органайзер.

Окончание - настройка и калибровка
