CNC3018 своими руками не из китайского набора

Предыдущая статья - сборка оси Y

Сборка оси XZ

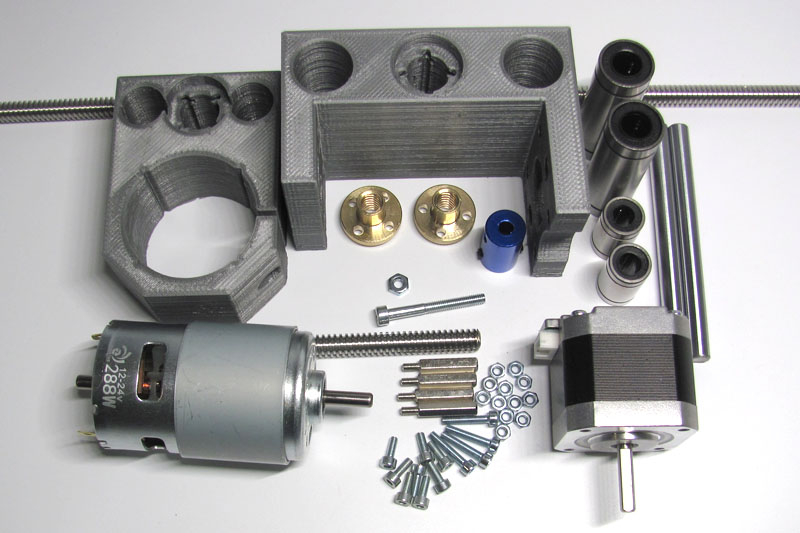

Понадобятся:

• 2 напечатанные на 3D принтере детали
• 2 удлиненных линейных подшипника LM10LUU
• 2 удлиненных линейных подшипника LM8LUU
• 2 линейных вала SF8мм длиной 95мм
• 4 стопорных кольца на 15мм
• 1 латунная гайка
• 1 безлюфтовая латунная гайка для ходовых валов
• ходовой винт 80мм и 400мм
• 1 муфта 5-8мм
• 4 стойки M3*20 MF
• 8 винтов М3*8 под шестигранник
• 4 Винта М3*12 под шестигранник
• 12 гаек М3
• Винт М4*35 с гайкой

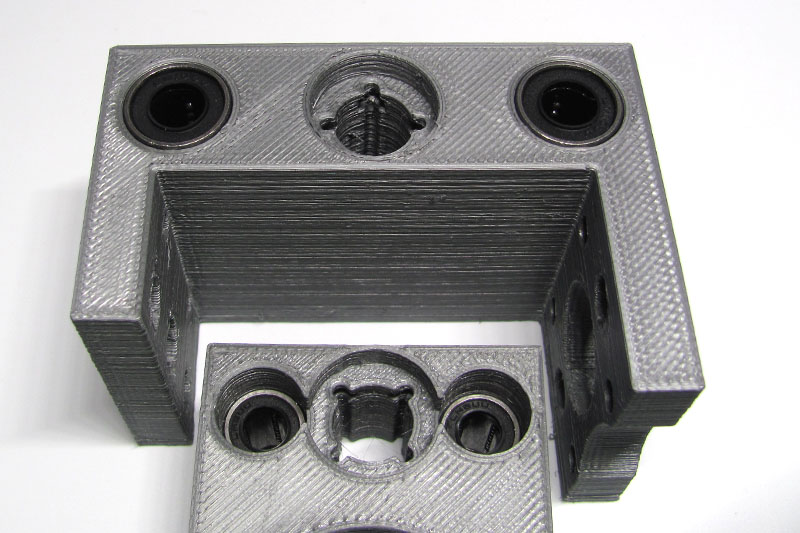

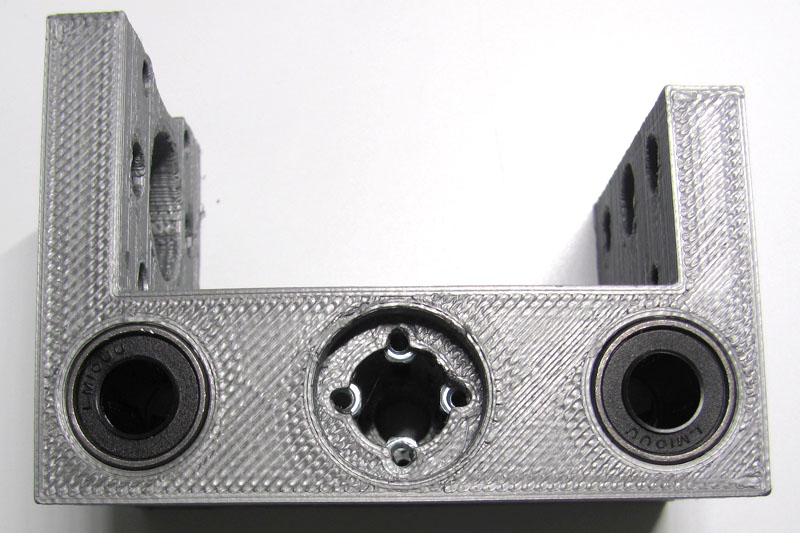

Вставить линейные подшипники LM10LUU в соответствующие отверстия в деталях

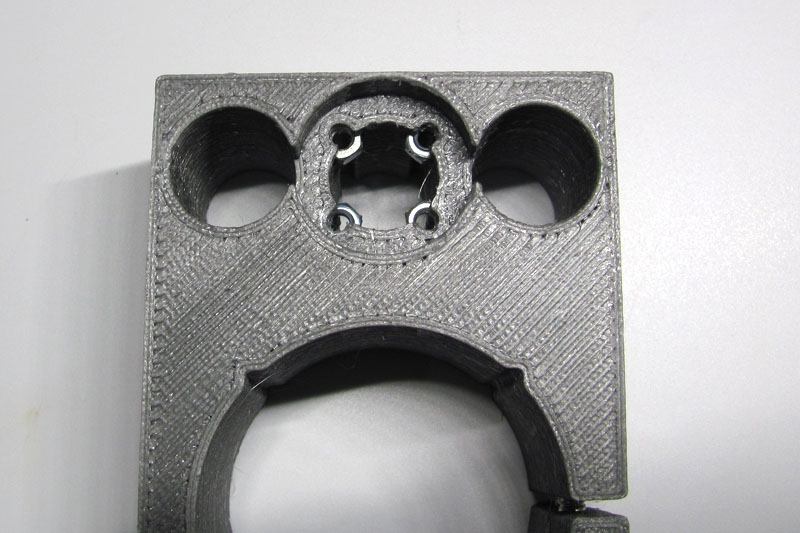

Вплавить паяльником гайки М3 в пазы для них (обратите внимание на положение гаек)

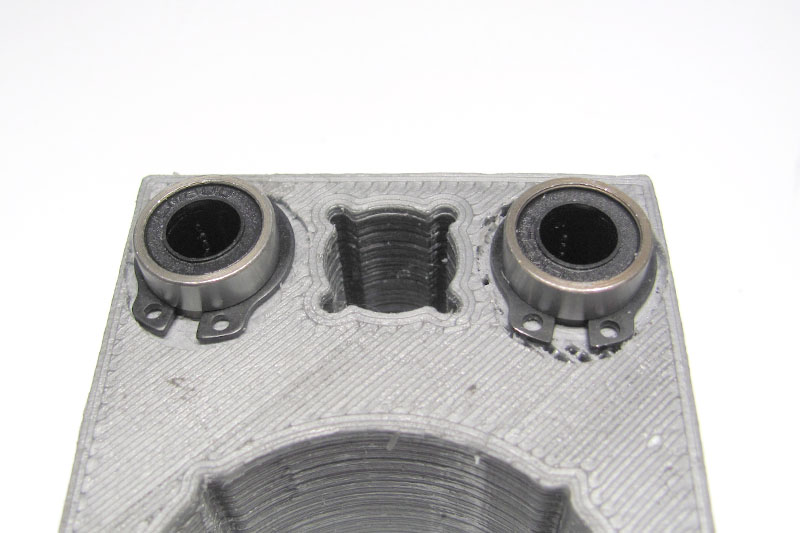

Надеть на линейные подшипники LM8LUU по одному стопорному кольцу и вставить их снизу в меньшую деталь

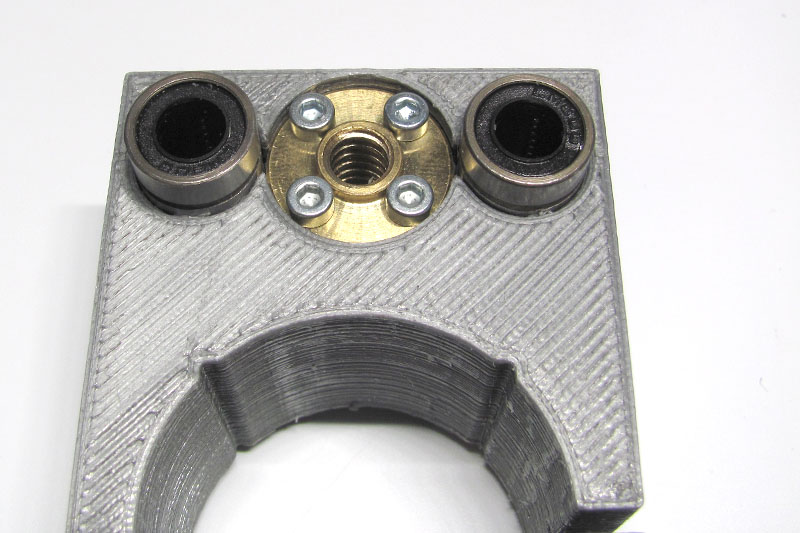

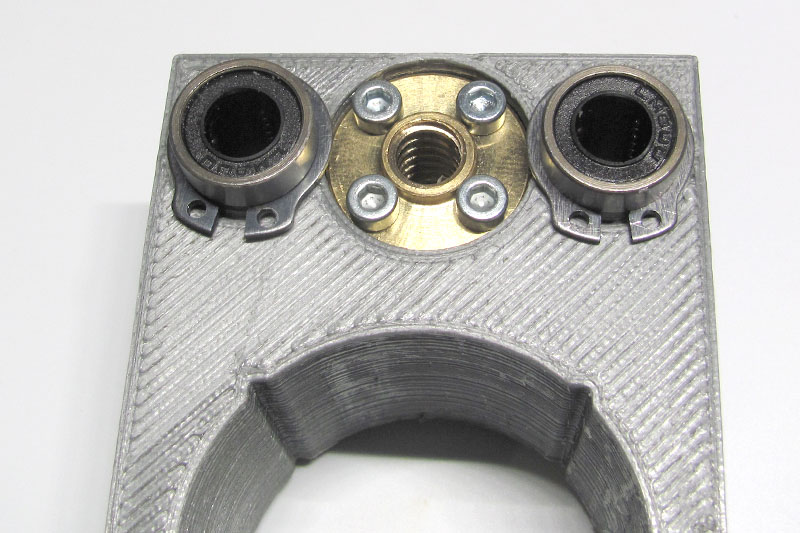

Вставить латунную гайку и зафиксировать ее винтами М3*8

Установить вторые стопорные кольца на LM8LUU

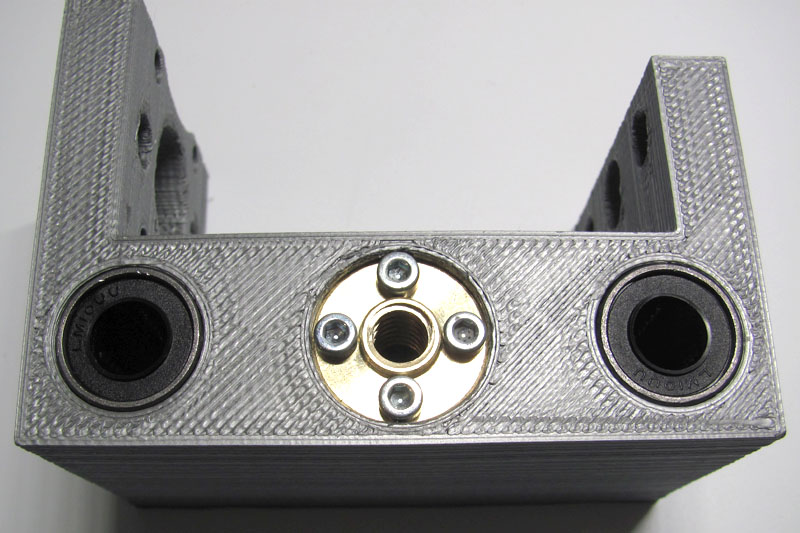

Аналогично установить гайку оси Х

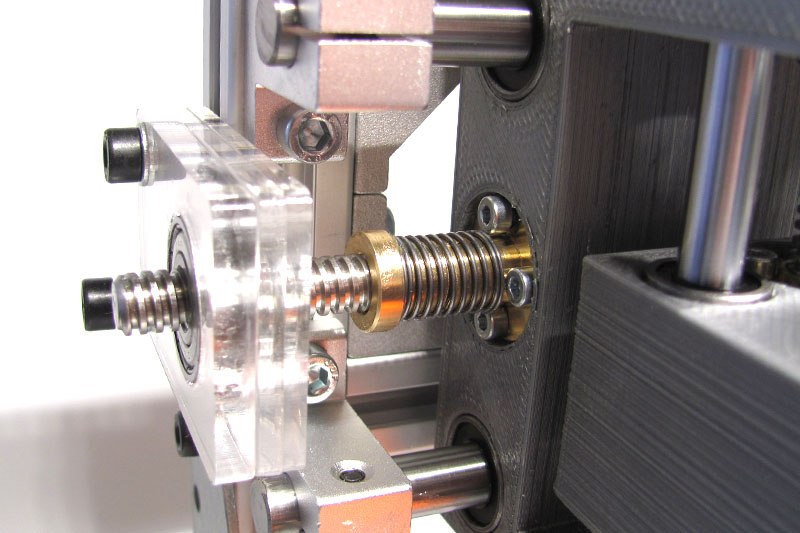

Если на оси X используется безлюфтовая гайка, то она устанавливается выступом наружу:

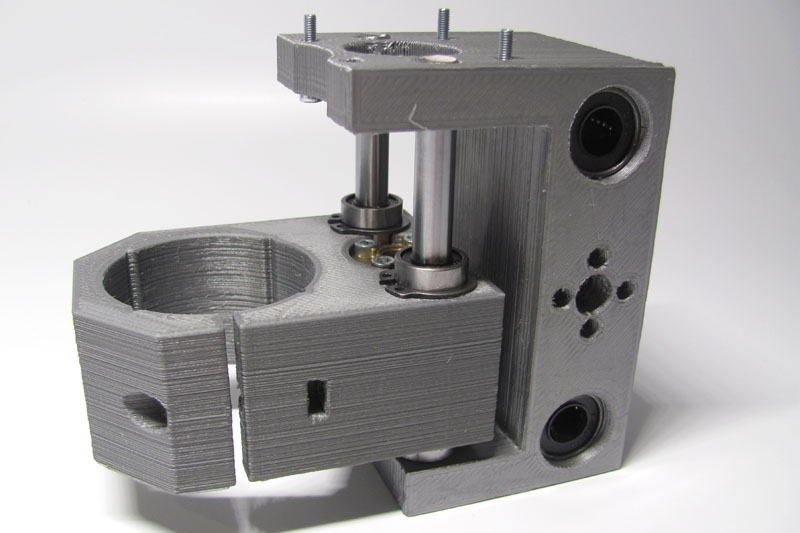

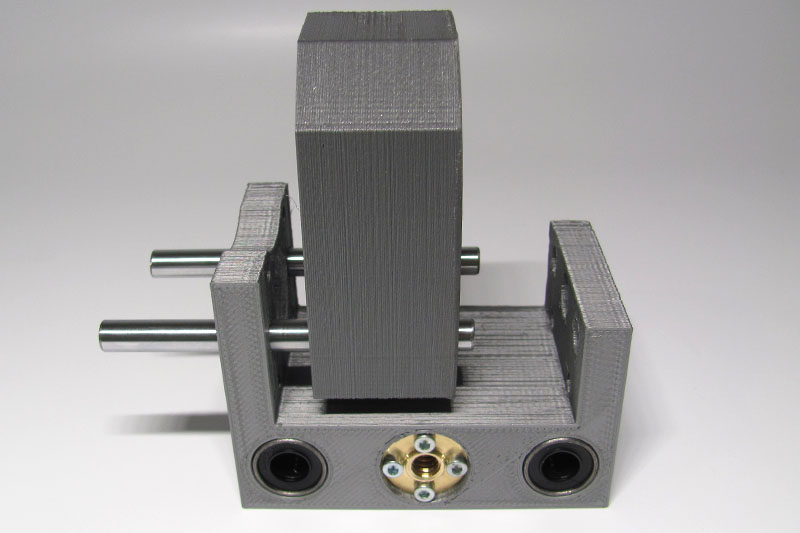

Вставить линейные валы 8мм, надеть на них подвижную часть оси Z,

вставить валы до конца и проверить плавность перемещения подвижной части

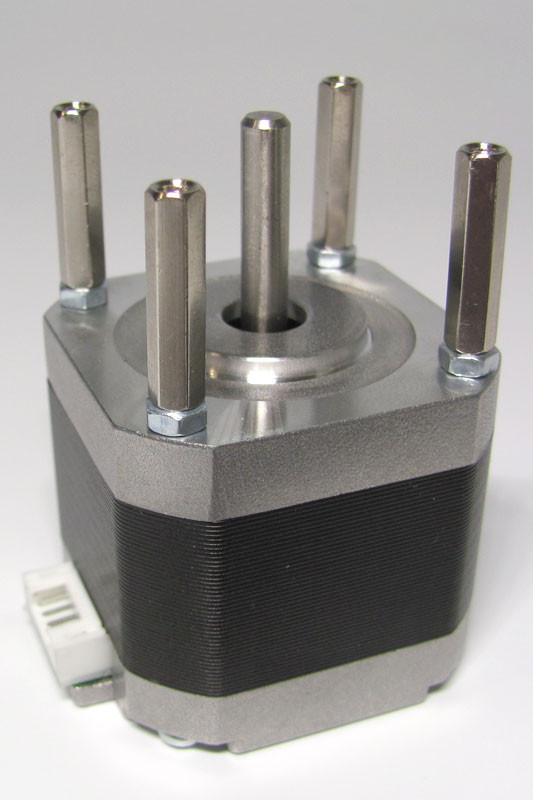

Закрутить стойки М3*20 FM в крепежные отверстия шагового двигателя через гайки М3

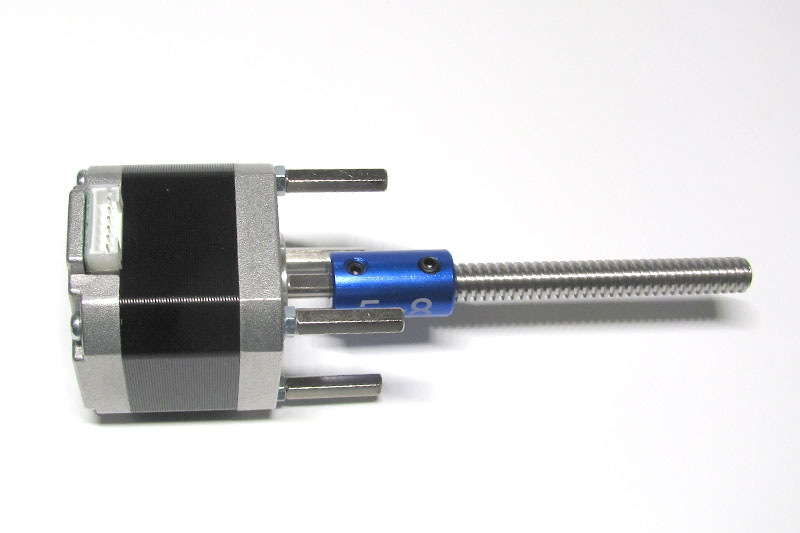

С помощью муфты 5-8мм крепим отрезок ходового винта 80мм к шаговому двигателю.

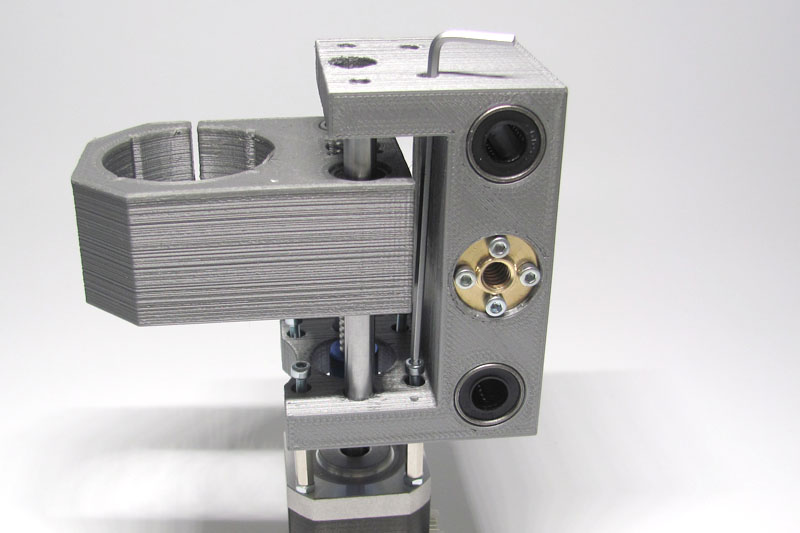

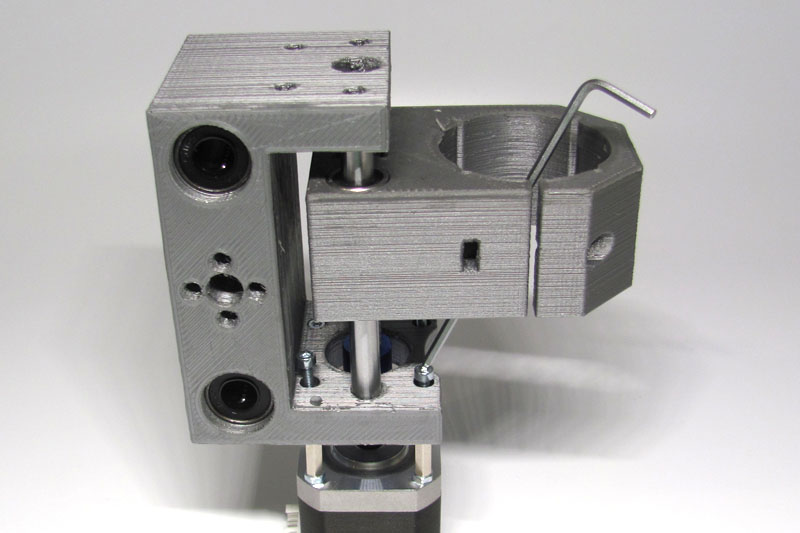

С помощью длинного шестигранника на 2,5мм закручиваем 4 винта М3*12- крепим шаговый двигатель.

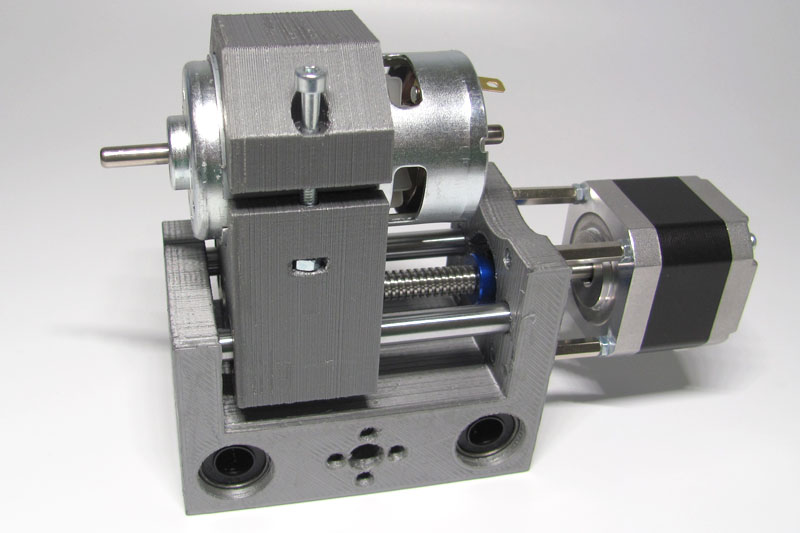

И наконец устанавливаем 775 мотор шпинделя и затягиваем его винтом М4*35 с гайкой

Продолжение - сборка оси X
